1、TLGY型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客需要制作,适用于工作母机,移动机械等。其弯曲半径为50-600mm,链板高度为35-150mm,可任意选用。
2、TLGY型钢制拖链其使用行程最大为32米。适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得改变弯曲半径。
3、 TLGY拖链的支撑板宽度为150mm至1000mm,孔与孔之间的间隔量为5mm。
4、 TLGY拖链链板的高度,是由电缆最大直径决定的,机床最大限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因,应考虑选择加大一号规格的拖链。
5、弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600
mm,行程小的可相应选择较小的半径。
6、连接固定方式A:固定螺丝在拖链内侧 , 连接固定方式B:固定螺丝在拖链外侧.
7、带不锈钢带的TLG型拖链外部和内部可安装弹性钢带,以保护电缆和更好地保持内部的清洁,安全可靠。
TLGY型封闭式钢制拖链订货须知:

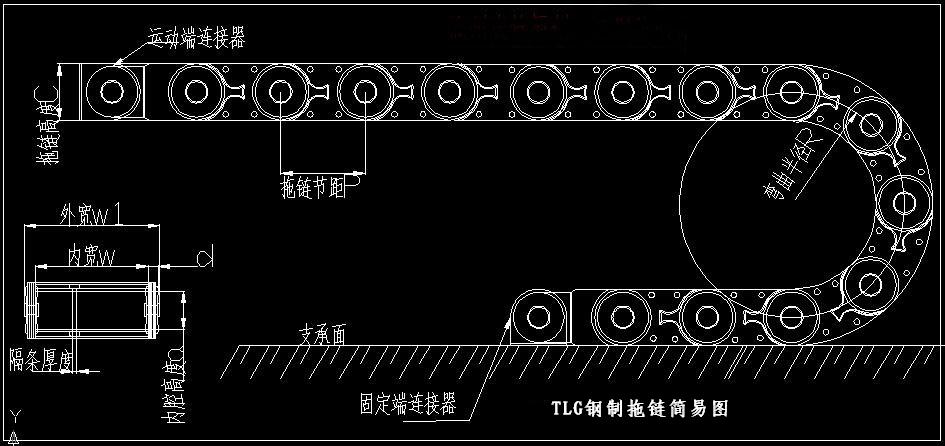

1、钢拖链内宽W由根据实际情况确定(线缆的活动空间为10%)。
2、钢拖链外宽W1=w+2d
3、钢拖链的运行空间,每一米应留5mm的预紧值。
4、钢拖链长度的确定:拖链总长L=L1/2+4R+3P+L0 ; L1
=运行长度;R=弯曲半径;P=节距; L0=固定端距行程中心的距离;
拖链安装最小高度H=2R +h1,h1 =外型高度;固定点在运行行程中间时(即L0=0),拖链长度最为节约。
|
