工程塑料拖链的用途和特点
工程塑料拖链的结构
工程塑料拖链的基参数
工程塑料拖链的运行方式
工程塑料拖链长度和安装高度计算
工程塑料拖链的选用原则
工程塑料拖链的安装
工程塑料拖链产规格
工程塑料拖链的用途特点
◆适合于使用在往复运动的场合,能够对内置的电缆、 油管、气管、水管等起到牵引和保护作用。
◆拖链每节部能打开,便于安装和维修。运动时噪音 低、耐磨、可高速运动。
◆拖链已被广泛应用于数控机床、电子设备、石材机 械、玻璃机械、门窗机械、注塑机,机械手、起重运 输设备、自动化仓库等。
工程塑料拖链的结构
◆拖链外形似坦克链,由众多单元链节组成,链节之 间转动自如。
◆相同系列的拖链内高、外高、节距相同.拖链内高、 弯曲半径R可有不同的选择。
◆单元链节由左右链板和上下盖板组成,拖链每节部 能打开.装拆方便.不必穿线,打开盖板后即可把电缆、油管、气管等放入拖链内。
◆另可提供分隔片,将链内空间按需要分隔开。
工程塑料拖链的基本参数
◆材料:增强尼龙,具有高的压力和抗拉负荷,良好的韧性高弹性耐磨性阻燃。高低温Bt性能稳定,可以使用在室外。
◆抗耐性:喇油、盐并有一定的耐酸、葡寸碱能力。
◆运行速匿和加速度:最高速度可达5米/秒,最高加速度可达5米/秒'(具体速度、加速度视运行情况而定)。
◆运行寿命:在正常架空使用情况下,可达500万往复运动次数(具体寿命视运行惰况而定)。
工程塑料拖链的运行方式
水平
90度旋转
垂直立式
垂直吊式
组合式(水平+垂直)
水平架空运行
滑动运行

T=节距
Ha=外高
FL=架空长度
P=固定偏离行程中心的距离
S=运行行程
R=弯曲半径
H=安装高度

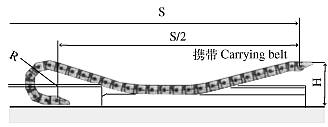

拖链长度和安装高度计算
拖链长度L=S/2+4R+P+3T
拖链安装高度H=2R+Ha+0.1Ha
固定点在运行行程中间时(即P=0),拖链长度最短。
注:滑运运行拖链的长度和安装高度可以来电咨询。
工程塑料拖链选用原则
◇内高:选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度,加上至少1 5%的高度后作为拖链内高Hi。如果重叠按重叠后实际高度作为参考高度。
◇内宽:选择较粗的一些电缆、油管、气管、水管等并排放置, 其外径之和作为拖链内宽的参考,并留有至少1 0% 的宽度空间。
◇弯曲半径:选择内置电缆.油管、气管、水管等中 最大的弯曲半径作为对考值并留有10%以上的空间。

拖链内置电缆、油管、水管、气管的放置原则及使用说明


◇应该留有15%的剩余空间,让内置电缆、油管等可 以自由活动,在半径方向上对拖链不产生拉力。
◇直径差别大的导线应该分开铺设,重量平均分布.必 要时可用分隔片分开。
◇在高速或高频率运行时,要尽量使导线在水平上相 互分开,不要使之相互叠置,在电缆、气管、油管等 较多的时候建议使用分隔片
工程塑料拖链的安装
◇使用适当的平头螺丝刀,垂直插入盖板两端的开启 孔,打开盖扳,将电缆、油管等按照我们提供的放置 原则放人拖链,然后盖上盖板,此外,电线的固定端 和活动端均应去张力装置加以固定.
◇在长距离滑动使用时,建议使用导向槽。导向槽的 使用和安装请咨询我公司的专业人员。
供货状态
从一面撬开
从另一面撬开
打开拖链
铺入电缆
用螺丝作为杠杆把链盖封
工程塑料拖链产品规格

7、10、15、18系列
塑料拖链规格

20、25系列
塑料拖链规格

30、35系列
塑料拖链规格

40、45系列
塑料拖链规格

50、56系列
塑料拖链规格

62、80系列
塑料拖链规格
